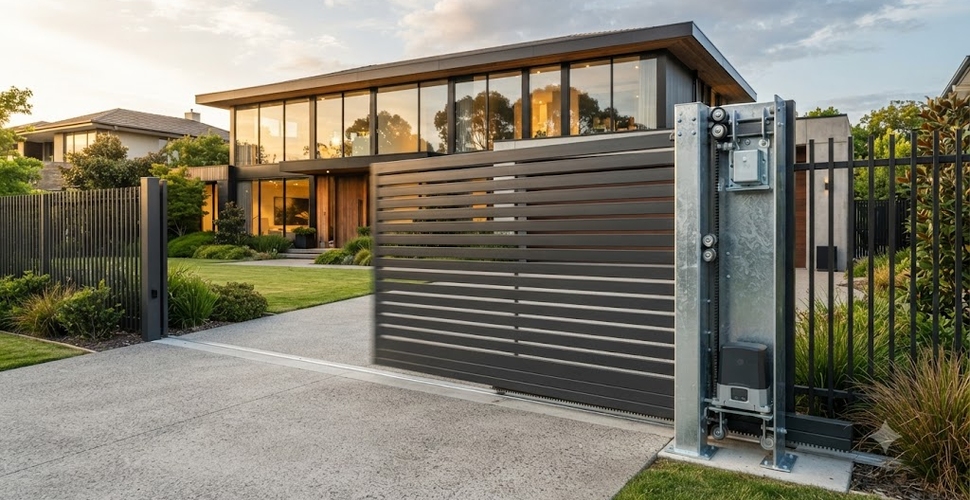

Установка откатных ворот своими руками позволяет снизить расходы на монтаж и получить надежную въездную конструкцию для частного дома, склада или производственного объекта. В отличие от распашных моделей, такие ворота не требуют свободного пространства перед проемом, устойчивы к ветровым нагрузкам и удобны в эксплуатации.
Однако долговечность системы зависит от точности выполнения каждого этапа работ. Ошибки при подготовке фундамента, установке роликовых опор или сборке полотна приводят к перекосам, заеданию створки и быстрому износу автоматики. Поэтому перед началом монтажа необходимо изучить конструкцию ворот, подготовить инструмент и учитывать особенности участка.
Особое внимание следует уделить состоянию грунта, глубине промерзания, весу полотна и расположению коммуникаций. Также заранее необходимо предусмотреть место для электропривода и прокладки кабеля, чтобы избежать дополнительных работ после завершения монтажа.
В этой инструкции рассмотрены основные этапы установки откатных ворот: подготовка проема, устройство фундамента, сборка полотна, монтаж комплектующих и настройка автоматики.
Подготовка проема и разметка фундамента под откатные ворота
Точность разметки является основой правильной работы откатных ворот. На этом этапе определяется положение роликовых опор, закладной детали и направление движения полотна. Даже небольшие отклонения могут привести к повышенной нагрузке на механизм и нарушению плавности хода.
Перед началом работ необходимо проверить ширину проема, вертикальность опорных столбов и наличие свободного пространства для отката створки. Линия движения ворот должна быть строго параллельна забору.
- Проверка геометрии: измерьте диагонали проема, разница между ними не должна превышать несколько миллиметров.
- Разметка линии движения: используйте строительный уровень и натянутый шнур для контроля направления.
- Определение места закладной: положение рассчитывается по размерам проема и рекомендациям производителя фурнитуры.
Частая ошибка при самостоятельной установке — выполнение разметки без точных измерений. В результате после бетонирования исправить положение элементов становится сложно и приходится переделывать основание. Поэтому все размеры рекомендуется проверять несколько раз до начала земляных работ.

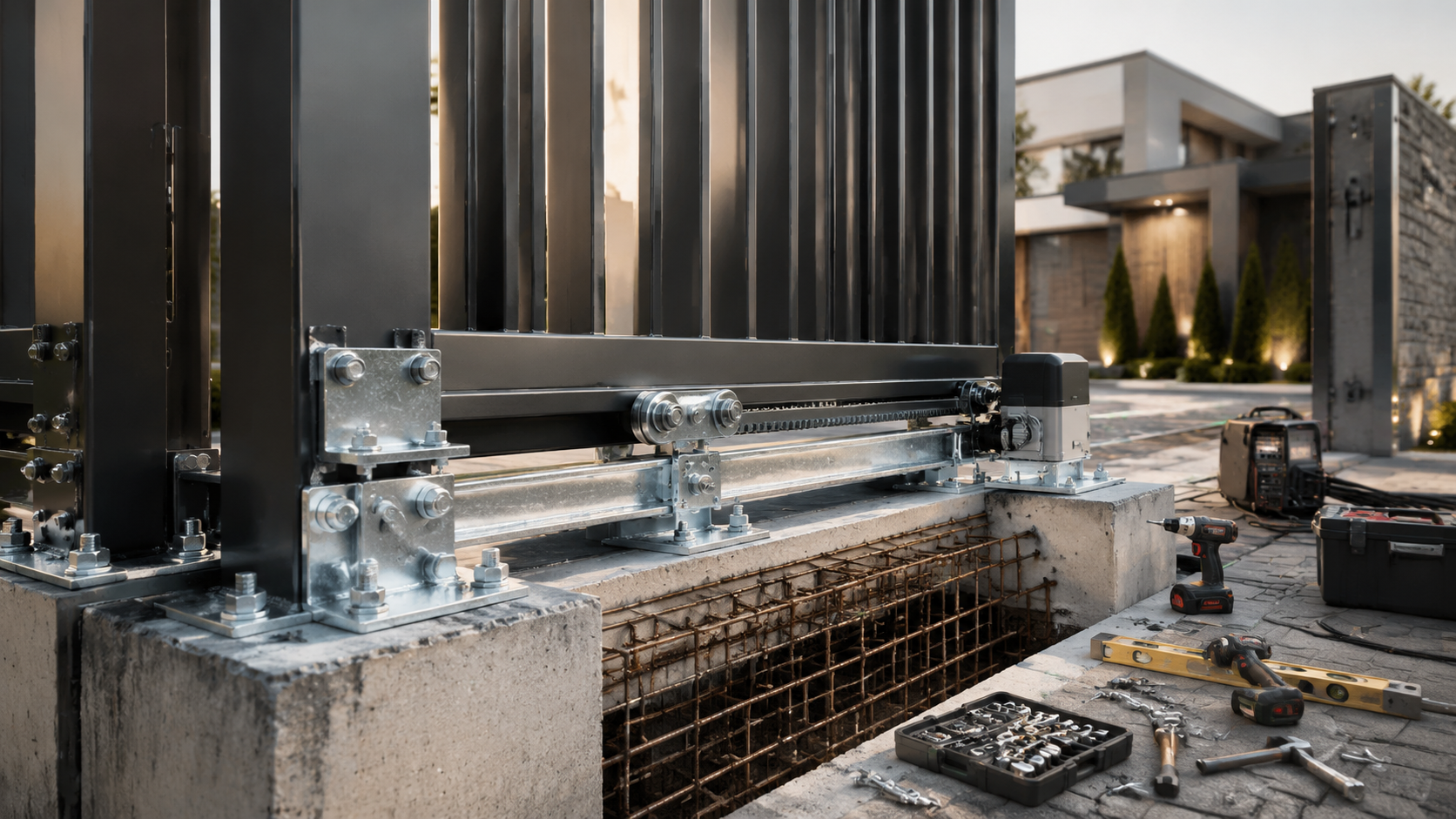

Устройство фундамента: армирование, закладная и заливка бетона
Фундамент принимает основную нагрузку от движения ворот и веса полотна, поэтому его прочность напрямую влияет на срок службы всей конструкции. Недостаточная глубина основания или слабое армирование могут привести к смещению роликовых опор и перекосу ворот.
Для надежного основания необходимо подготовить траншею с учетом глубины промерзания грунта, установить армирующий каркас и закрепить закладную деталь строго по уровню.
| Элемент | Основные требования |
|---|---|
| Глубина фундамента | Ниже уровня промерзания грунта для защиты от смещения |
| Армирование | Прочный металлический каркас для распределения нагрузки |
| Бетон | Смесь с достаточной прочностью, без пустот после заливки |
| Выдержка | Минимальное время набора прочности перед нагрузкой |
После заливки бетон должен набрать необходимую прочность. Спешка с установкой ворот может привести к просадке основания и нарушению положения закладной. Поэтому монтаж фурнитуры выполняют только после достаточного затвердевания фундамента.
Сборка каркаса полотна и установка направляющей балки
Каркас откатных ворот отвечает за жесткость и правильную геометрию конструкции. От качества сварки и точности сборки зависит плавность движения полотна и нагрузка на роликовые механизмы.
Сначала собирается металлическая рама, затем устанавливаются дополнительные элементы жесткости. После проверки диагоналей монтируется направляющая балка, которая должна оставаться ровной по всей длине.
- Каркас собирайте на ровной поверхности, чтобы избежать перекосов.
- Перед окончательной сваркой проверяйте размеры и положение всех элементов.
- После сварочных работ очищайте швы и защищайте металл от коррозии.
Одной из распространенных ошибок является неправильная установка направляющей балки. Даже небольшой изгиб вызывает рывки при движении и увеличивает нагрузку на привод. Поэтому перед монтажом необходимо убедиться, что полотно перемещается вручную легко и без сопротивления.
Монтаж роликовых опор, уловителей и концевого ролика
Фурнитура откатных ворот обеспечивает правильное распределение нагрузки и стабильное движение полотна. Роликовые опоры должны находиться в одной плоскости, иначе створка будет двигаться с перекосом.
После установки полотна выполняется регулировка уловителей и концевого ролика. Эти элементы фиксируют ворота в закрытом положении, уменьшают нагрузку на ролики и защищают конструкцию от деформаций.
- Нижний уловитель: принимает вес закрытого полотна и разгружает роликовые каретки.
- Верхний уловитель: уменьшает колебания и удерживает створку в вертикальном положении.
- Концевой ролик: обеспечивает плавный заход ворот в уловитель.
- Заглушки балки: защищают внутреннюю часть направляющей от грязи и влаги.
Неправильная регулировка этих деталей приводит к быстрому износу роликов и увеличению нагрузки на привод. Все элементы необходимо настраивать после полной установки полотна.
Установка электропривода и настройка автоматики
После завершения механического монтажа выполняется установка привода и подключение системы управления. Автоматика должна быть установлена строго по инструкции, с учетом веса полотна и особенностей конструкции.
Перед настройкой необходимо проверить ручное движение ворот. Полотно должно свободно перемещаться по всей длине отката без рывков и остановок.
| Этап настройки | Что проверить |
|---|---|
| Монтаж привода | Надежность крепления и правильное расположение относительно рейки |
| Концевые положения | Плавная остановка в крайних точках |
| Фотоэлементы | Корректная реакция на препятствия |
| Регулировка усилия | Отсутствие перегрузки двигателя |
Фотоэлементы устанавливаются напротив друг друга и проверяются несколько раз. Система безопасности должна останавливать движение ворот при появлении препятствия в зоне проезда.
Основные ошибки при самостоятельной установке откатных ворот
- неправильная разметка положения роликовых опор;
- слабый или недостаточно глубокий фундамент;
- перекос каркаса полотна;
- неправильная регулировка уловителей;
- установка автоматики без проверки механики ворот;
- отсутствие защиты металлических элементов от коррозии.
Заключение
Монтаж откатных ворот своими руками требует точности и соблюдения технологии на каждом этапе. Надежный фундамент, правильно собранное полотно, качественная фурнитура и грамотная настройка автоматики обеспечивают плавную работу конструкции и увеличивают срок ее службы.
Главное правило успешной установки — не экономить на подготовительных работах и не пытаться ускорить процессы, которые требуют времени. Именно качество монтажа определяет безопасность, удобство эксплуатации и надежность откатных ворот на протяжении многих лет.
